现在，固态电板正从实践室加快驶向产业化的快车说念，但氧化铝（Al2O3）却很少被单独拿起。

固态电板

它天然不是固态电解质及正负极活性材料这么的主角，但要是仔细拆解连年来固态/半固态电板的期间蹊径，会发现氧化铝看成“碎裂”依旧有存在感——从正极名义的纳米涂层，到电解质中的功能填料，再到半固态电板的隔阂涂覆，氧化铝以不同的形貌，在电板的多个要道位置各自进展作用。关于粉体和陶瓷材料从业者来说，这背后是值得端庄对待的阛阓信号。

一、正极包覆

固态电板最中枢的痛点之一，是正极活性材料与固态电解质之间的界面问题。两者径直战斗，高压下的化学副反馈会抓续糜掷活性界面，导致阻抗攀升、容量衰减。氧化铝涂层的介入，不错为这两者之间筑起一齐樊篱。

比如说参考文件1中，在NCM体系中，扣问者收受干法涂覆聚拢600℃退火的工艺，在NCM70（Li(Ni0.7Co0.15Mn0.15)O2）名义形成精细的Al2O3/LiAlO2复合包覆层。退火经过中，名义的Al2O3部分鼎新为LiAlO2，形成化学上更踏实的复合相。与纯Al2O3涂层和无涂层样品比较，这种复合涂层显赫改善了硫化物基全固态电板的倍跋扈能和长轮回踏实性，EIS阻抗谱也阐明轮回后界面阻抗昭着下跌。

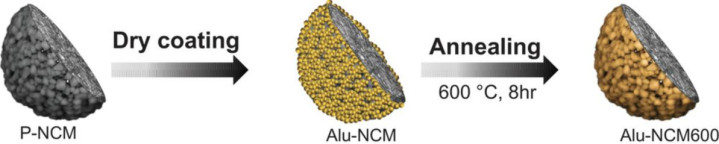

包覆的经过

在锂硫体系中，氧化铝的扮装千差万别。锂硫电板的痼疾是“多硫化物穿梭”——硫基中间产品在正负极之间走动迁徙，变成严重的自放电和容量亏空。针对这一问题，参考文件3扣问者用磁控溅射在正极-电解质界面千里积约10nm厚的氧化铝纳米薄膜，期骗其精细结构充任物理樊篱，闭塞多硫化物跨界面迁徙。实践标明，九游娱乐将涂层置于正极侧的后果最为显赫，电板轮回寿命获得昭着提高。

二、复合电解质填料

在复合固态电解质的研发中，氧化铝还会以“填料”的身份出现，分别于LLZO、LISICON等自己具有高离子导电性的填料，氧化铝也进展着很蹙迫的作用。

以文件2中扣问的PVDF-HFP基麇集物电解质体系为例，将纳米氧化铝引入负极侧界面层，其作用机制有两个层面：一是纳米颗粒镶嵌麇集物分子链间，破碎链段的法规陈设，减少结晶区、增多无定形区，从而为Li+迁徙创造更多目田空间；二是氧化铝自身名义佩戴正电荷，与体系中其他组分之间存在静电协同效应，有助于遏制麇集、均匀分散，进一步提高电导率。

数据上，引入氧化铝界面层的复合电解质离子电导率可达3.6×10-4S/cm，比较无界面层的对照组（9.8×10-6S/cm）提高约36倍；电压窗口也从4.40V拓宽至4.71V。

对比兑现

三、半固态隔阂涂覆

要是说前两个应用场景还处于研发考据阶段，那么氧化铝在半固态电板隔阂上的应用，应是当下最举手投足的阛阓。

全固态电板的贸易化远比预期漫长。制变老本是液态电板的2~3倍，离子电导率、界面相容性、材料踏实性等中枢问题于今未能灵验贬责。在此配景下，半固态电板看成过渡蹊径的产业共鸣正在形成。

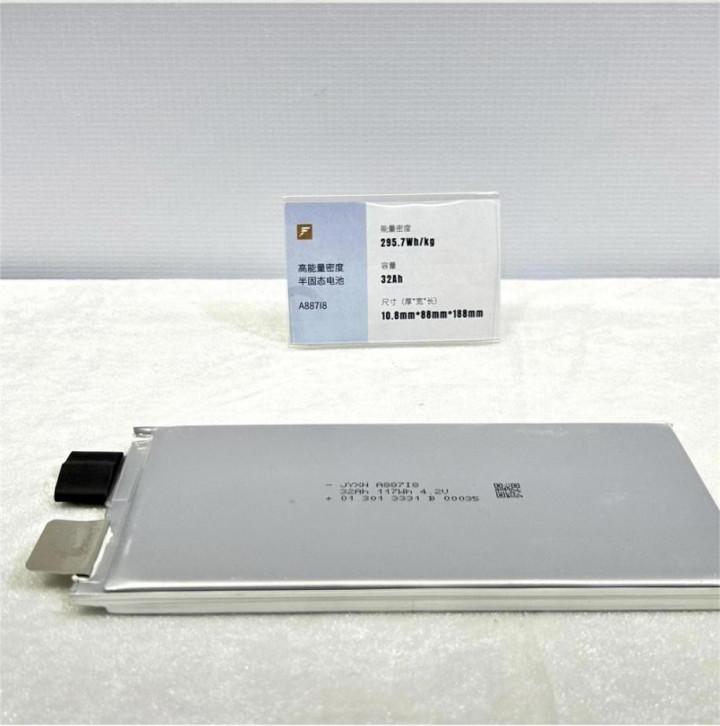

半固态电板

半固态电板并莫得取消隔阂。它仍然需要电解液进行离子传导、需要隔阂进行绝缘阻止。但与传统液态电板比较，半固态体系对隔阂建议了更高条目：基膜需要更大的孔径和更高的强度，以适配黏度更高的准固态电解质；涂覆配方也需要针对性莳植。这背后对应的是氧化铝粉体在粒径分散、球形化率、涂覆分散性等维度上的各异化需求。

记忆

以上就是氧化铝在固态电板场景中应用的三个案例，从正极界面包覆、复合电解质填料，到半固态隔阂涂覆，氧化铝在每个场景中演出的扮装和进展作用的机制各不同样。关于干系企业来说，领路氧化铝在不同应用场景的期间逻辑，将有助于在固态电板产业链中找到更精确的切入标的。

粉体圈 NANA整理九游官方网站
